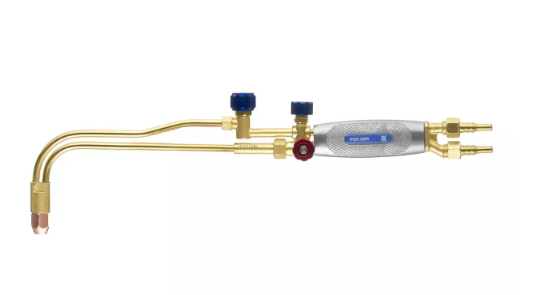

Резак пропановый ПТК Р3П-02M

Пропановый инжекторный резак

Пропановый инжекторный резак для ручной разделительной резки металла из низкоуглеродистых сталей толщиной до 300 мм. Вентильный резак. В комплект поставки входят латунные мундштуки с шлицевыми пазами.

Резак пропановый Р3П-02M предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка, выполненная из алюминия. Благодаря этой усовершенствованной модификации резак прослужит в разы дольше, ручка со временем не будет механически изнашиваться и оплавляться от сверх высоких температур эксплуатации.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П, 3П и 4П с шлицевыми пазами для выхода подогревающего пламени. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

• №1П (8–15 мм)
• №2П (15–30 мм)
• №3П (30–50 мм)
• №4П (50–100 мм)
• №5П (100–200 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.
• №6П (200–300 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Маркировка наружных мундштуков:

• №1П (до 100 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
• №2П (200–300 мм) — медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности пропанового резака Р3П-02M:

• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
• Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

Комплектация резака:

• Резак пропановый Р3П-02M — 1 шт.
• Мундштук наружный пропановый №1П — 1 шт.


• Мундштук внутренний №1П, 2П, 3П, 4П — по 1 шт.
• Ниппель универсальный диаметром 6/9 мм — 2 шт.
• Гайка накидная M16х1,5 — 1 шт.
• Гайка накидная M16х1,5LH — 1 шт.
• Руководство по эксплуатации — 1 шт.

Технические характеристики

• Применяемый горючий газ:    Пропан-Бутан
• Толщина разрезаемого металла, мм:    до 300
• Давление кислорода на входе, МПа (кгс/см²):    3,0–10,0
• Давление пропана на входе, МПа (кгс/см²):    0,1–1,5
• Расход кислорода, м³/ч:    3,0–33,2
• Расход пропана, м³/ч:    0,41–1,92
• Угол наклона головки резака:    90°
• Длина резака, мм (не более):    520
• Вес нетто, кг (не более):    0,7
• Габариты резака в собранном виде, мм (не более):    520х115х50
• Вес брутто, кг (не более):    0,8
• Габариты индивидуальной упаковки, мм (не более):    535х150х60
